سنسور القایی B15-S18-AP6X-H1141
سنسور القایی B15-S18-AP6X-H1141
شماره ی شناسایی. 46524
فاصله تغییر نامی: 5 میلی‌متر
شرایط نصب فلاش
فاصله عملیاتی ایمن ≤ (0.81 × Sn) mm
عوامل تصحیح St37 = 1; Al = 0.3;
فولاد ضد زنگ = 0.7;
خانم = 0.4
دقت تکرار ≤ 2 ٪ از مقیاس کامل
تغییر دما ≤ ± 10٪
هیسترزیس 3…15 %
دمای محیط -25…+70 °C
ولتاژ کاری 10…30 VDC
ریپل باقیمانده ≤ 10 ٪ Uss
جریان عملیاتی نامی: DC ≤ 200 mA
جریان بدون بار: 15 mA
جریان باقیمانده: ≤ 0.1 mA
ولتاژ آزمایش جداسازی: ≤ 0.5 kV
حفاظت در برابر اتصال کوتاه بله / چرخه ای
سنسور القایی B15-S18-AP6X-H1141
افت ولتاژ در: Ie ≤ 1.8 V
حفاظت از قطع شدن سیم/قطب معکوس
بله / کامل
عملکرد خروجی 3 سیم، بدون تماس، PNP
فرکانس سوئیچینگ 1 کیلوهرتز

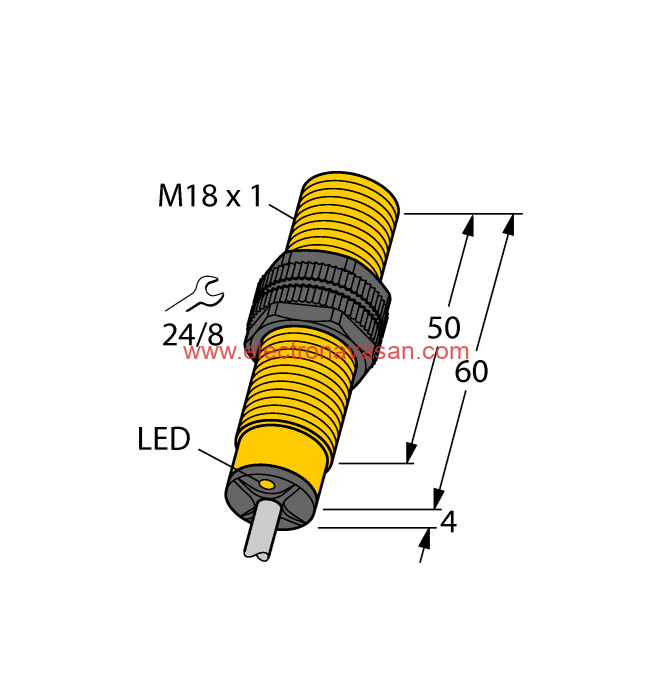

بشکه رزوه ای طرح، M18 × 1
ابعاد: 53 mm
مواد محفظه پلاستیک، PA12-GF30
مواد منطقه فعال پلاستیک، PA12-GF30
حداکثر گشتاور سفت کردن مهره محفظه 2 Nm.
داده های تکنیکی
رابط اتصال الکتریکی: M12 × 1
مقاومت در برابر لرزش: 55 هرتز (1 میلی متر)
مقاومت در برابر ضربه: 30 گرم (11 میلی ثانیه)
کلاس حفاظت: IP67.
سنسور القایی B15-S18-AP6X-H1141
ساخت شرکت: Turck آلمان
مشخصات محصول
ویژگی محصول مقدار مشخصه جایگزین Mfr
شماره قطعه: 46524
بدنه: استوانه ای
محدوده اندازه گیری:5 میلی متر خروجی:PNP-NO.
BI 5 سری
یک سری سنسور مجاورت القایی، نوع بشکه با نصب هموار. این حسگرها در کاربردهای مختلفی مانند صنایع غذایی، بسته بندی و پر کردن و یا مواد غذایی منجمد استفاده می شوند. کلاس های حفاظتی بالا. انواع خروجی های مختلف موجود است.
سنسور القایی B15-S18-AP6X-H1141
سنسورهای القایی زیر مجموعه ای از سنسورهای مجاورتی (Proximity) هستند و از آن ها برای تشخیص اجسام فلزی در صنایع مختلف استفاده می شود.
عملکرد این سنسور به صورتی است که بدون تماس با اجسام فلزی می تواند آن را تشخیص دهد. از این رو عواملی مانند اصطکاک و فرسایشات مکانیکی روی طول عمر آن ها اثری ندارد و می تواند در محیط های آلوده به خاک، روغن، گریس و … به خوبی کار کنند. عموما هر سنسور القایی شامل 4 بخش اساسی است.
