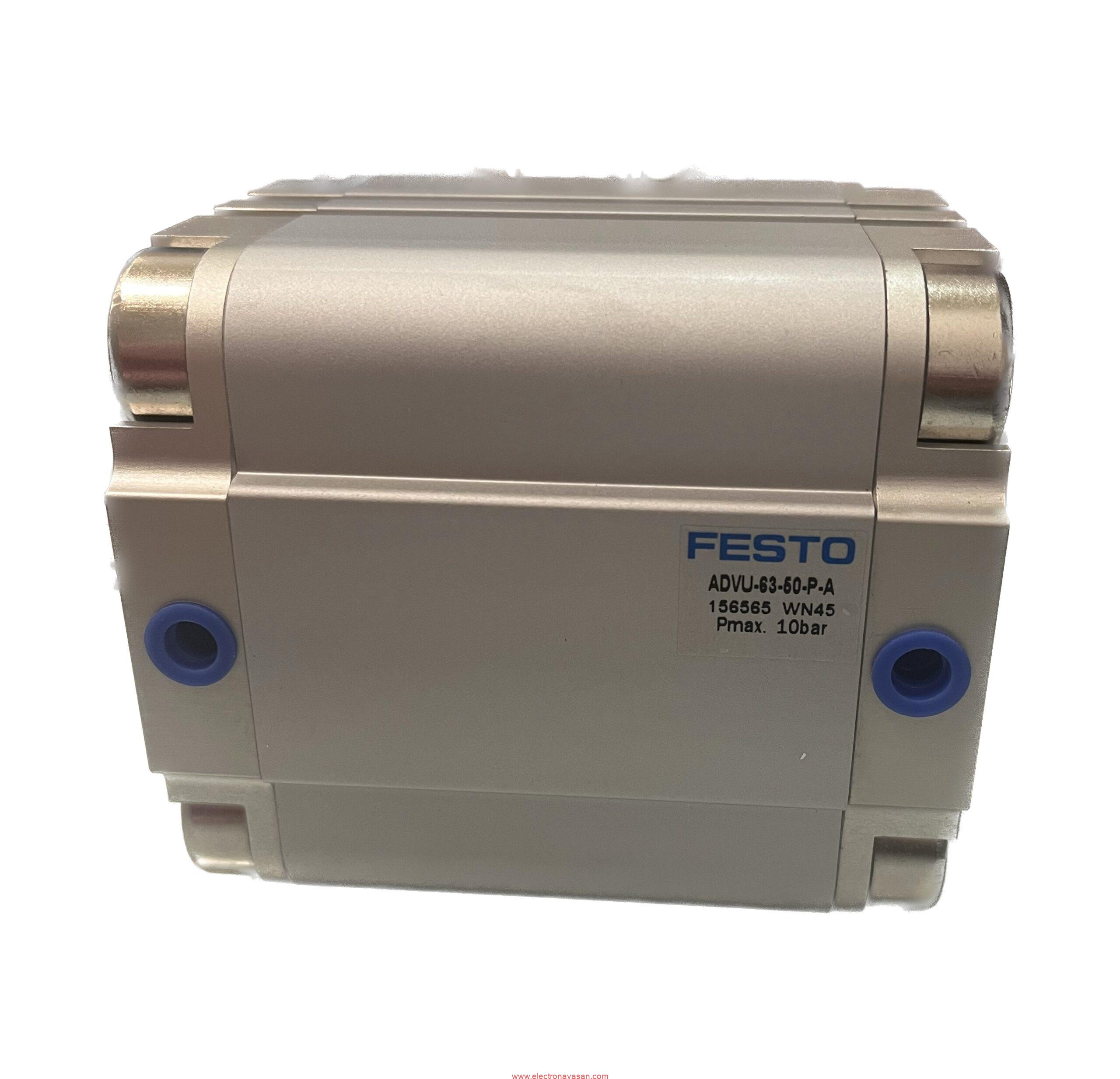

سیلندر ADVU-63-50-P-A
داده های فنی
50 میلی متر
قطر پیستون
63 میلی متر
بالشتک
حلقه ها/صفحات بالشتک الاستیک در هر دو انتها
موقعیت نصب
اختیاری
حالت کار
سیلندر ADVU-63-50-P-A
دو بازیگر
انتهای میله پیستون
نخ زن
طراحی
پیستون
میله پیستون
تشخیص موقعیت
از طریق سوئیچ مجاورت
نماد
00991217
انواع
میله پیستون در یک انتها
فشار عملیاتی0.06 مگاپاسکال … 1 مگاپاسکال
فشار عملیاتی
0.6 bar … 10 bar
سیلندر ADVU-63-50-P-A
فشار عملیاتی
8.7 psi … 145 psi
رسانه عامل
هوای فشرده به ISO 8573-1:2010 [7:4:4]
نکته در مورد رسانه عامل و پایلوت
عملیات روغن کاری ممکن است (در این صورت عملیات روغن کاری همیشه مورد نیاز خواهد بود)
کلاس مقاومت در برابر خوردگی CRC
2- تنش خوردگی متوسط
مطابقت LABS (PWIS).
VDMA24364-B1/B2-L
دمای محیط
-20 درجه سانتی گراد … 80 درجه سانتی گراد
انرژی ضربه در موقعیت های پایانی
0.7 ژول
نیروی نظری در 0.6 مگاپاسکال (6 بار، 87 psi)، کورس برگشتی
1750 N
نیروی نظری در 0.6 مگاپاسکال (6 بار، 87 psi)، حرکت پیشروی
1870 N
سیلندر ADVU-63-50-P-A
جرم متحرک برای سکته مغزی 0 میلی متر
134 گرم
جرم متحرک اضافی در هر ضربه 10 میلی متری
16 گرم
وزن پایه برای سکته مغزی 0 میلی متر
1059 گرم
وزن اضافی در هر ضربه 10 میلی متری
107 گرم
نوع نصب
یا:
با سوراخ از طریق
با لوازم جانبی
اتصال پنوماتیک
G1/8
جنس پیچ های یقه
فولاد گالوانیزه
پوشش مواد
آلیاژ آلومینیوم فرفورژه
مهر و موم پویا مواد
NBR
TPE-U (PU)
میله پیستون مواد
فولاد پر آلیاژ
بشکه سیلندر مواد
آلیاژ آلومینیوم فرفورژه
