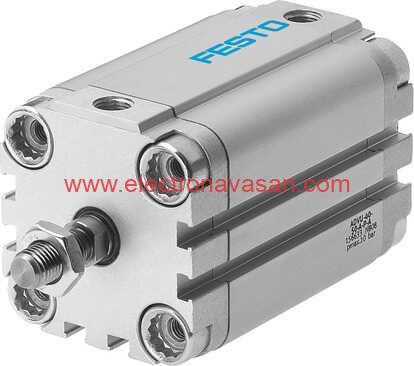

جک ADVU-32-60-A-P-A
جک ADVU-32-60-A-P-A
استوانه های Festo Compact ADVU ، AEVU ، متریک
در اندازه های مختلف از: 12 ، 16 ، 20 ، 25 ، 32 ، 40 ، 50 ، 63 ، 80 ، 100 ، 125 میلی متر
طول ضربه: 1 … 400 میلی متر
طول سیلندر:[mm] 60
قطر پیستون: 32 میلی متر
موقعیت نصب دو طرفه، خودسرانه اصل کارکرد دوگانه
پیستون یک طرفه
فشار عملیات :[bar] 0.8 تا 10
دمای محیط تنش خوردگی: متوسط [°C] -20 تا 80
جک ADVU-32-60-A-P-A
اتصال پنوماتیک: G1/8
مواد پوشش: آلیاژ آلومینیوم فرفورژه
مواد مهر و موم: دینامیکNBR
TPE-U(PU)
مواد میله پیستون :فولادهای ضد زنگ با آلیاژ بالا
مواد لوله سیلندر :آلیاژ آلومینیوم کار شده
OT-FESTO001824
وزن :550 گرم
سازنده :Festo
جک ADVU-32-60-A-P-A
سیلندر جمع و جور پنوماتیک برای فعال کردن مکانیسم ها
تسهیل طراحی سیستم فشرده
روش کار – دو کاره
یکی از انواع جک های پیستونی با طراحی بسیار جمع و جور می باشد.
این گونه جک های کامپکت برای مصارفی که در طراحی ماشین, مکان زیادی برای استفاده از سیلندرهای استاندارد پیستونی نباشد، کاربرد دارد.
قطر جک و کورس جک بعد از نام مدل جک مشخص می شود و مابین آنها یک فاصله قرار می گیرد.
این جک ها با دو نوع شفت قابل سفارش گذاری می باشند. در صورت نری بودن شفت A را بعد از اعداد قطر کورس اضافه می کنیم.
در صورتی که شفت مادگی مورد نیاز ما باشد، هیچ حرفی اضافه نمی شود. بعد از آن سفارش دهنده نوع ترمز سیلندر را مشخص می کنیم.
جک ADVU-32-60-A-P-A
از آنجاییکه این جک فقط ترمز ثابت دارد حرف P را انتخاب می کنیم.
حرف A در انتهای کد محصول به معنای تعبیه شدن مگنت در داخل پیستون جک می باشد.
موارد ذکر شده برای جک های ADVU در مدل استاندارد آن می باشد.
جک کامپکت advu که در انتهای آن از حروف A-P-A استفاده شده است شامل موارد زیر می باشد:
سری شفت این مدل جک های نری بوده بدین معنی که رزوه سر شفت بیرونی است
این مدل سیلندرها دارای مگنت بر روی شفت بوده و قابلیت نصب سنسور حسگر موقعیت سنج را دارد
این نوع جک دارای ترمز ثابت می باشد
