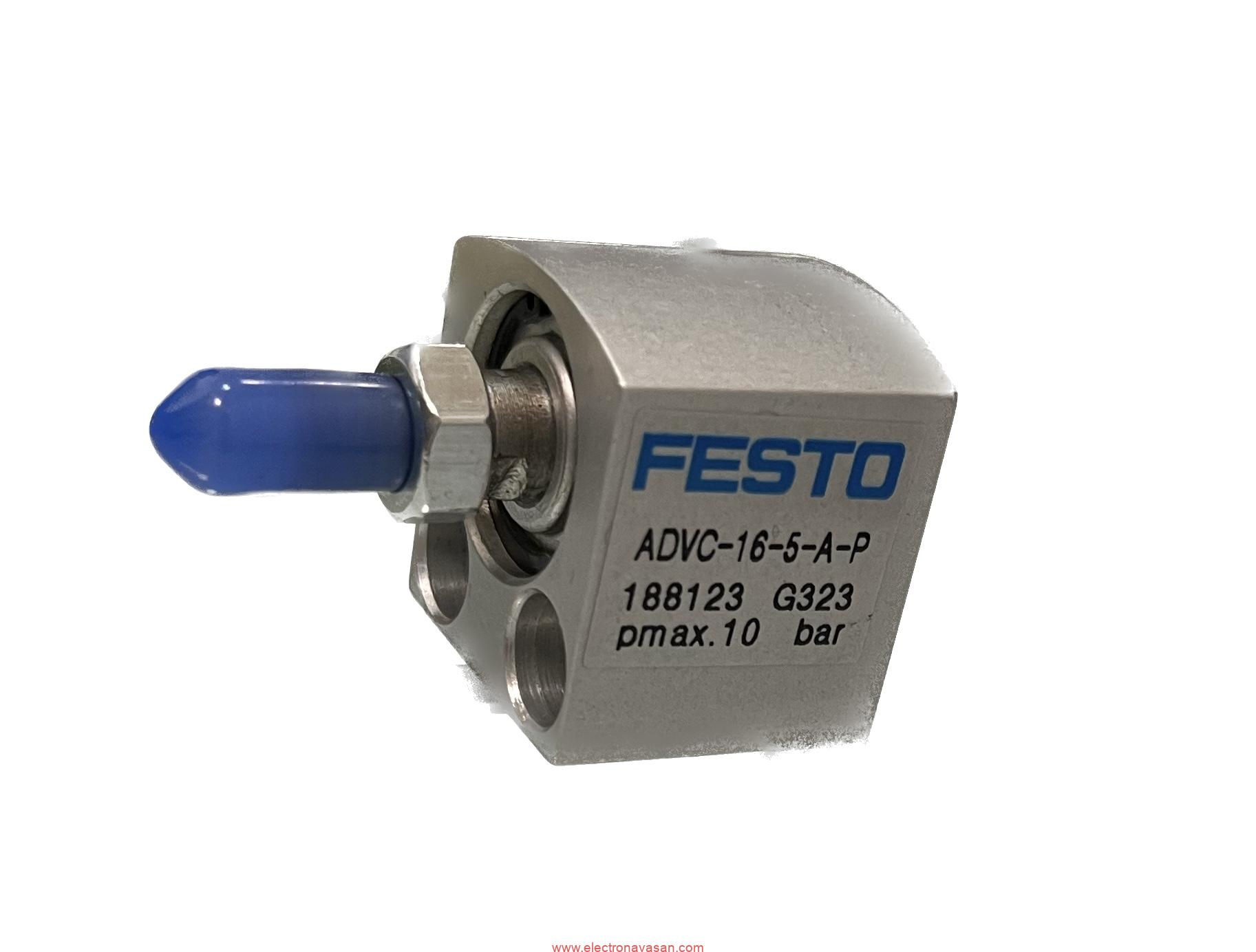

سیلندر FESTO ADVC-16-5-A-P
داده های تکنیکی
5 میلی متر
قطر پیستون
16 میلی متر
بالشتک
حلقه ها/صفحات بالشتکی الاستیک در دو انتها
نحوه ی قرار گرفتن
اختیاری
حالت کار
دو بازیگر
طرح
پیستون
میله پیستون
تشخیص موقعیت
بدون
سمبل.
فشار عملیاتی
0.1 مگاپاسکال … 1 مگاپاسکال
فشار عملیاتی
1 بار … 10 بار
فشار عملیاتی
14.5 psi … 145 psi
رسانه عامل
هوای فشرده به ISO 8573-1:2010 [7:4:4]
نکته در مورد رسانه عامل و پایلوت
عملیات روغن کاری ممکن است
کلاس مقاومت در برابر خوردگی CRC
1 – تنش خوردگی کم
مطابقت LABS (PWIS).
VDMA24364-B1/B2-L
دمای محیط.
-20 درجه سانتی گراد … 80 درجه سانتی گراد
نیروی نظری در 0.6 مگاپاسکال (6 بار، 87 psi)، کورس برگشتی
90 N
نیروی نظری در 0.6 مگاپاسکال (6 بار، 87 psi)، حرکت پیشروی
121 N
جرم متحرک
11 گرم
جرم متحرک برای سکته مغزی 0 میلی متر
9 گرم
جرم متحرک اضافی در هر ضربه 10 میلی متری
4 گرم
سیلندر FESTO ADVC-16-5-A-P
وزن محصول
43 گرم
وزن پایه برای سکته مغزی 0 میلی متر
36 گرم
وزن اضافی در هر ضربه 10 میلی متری
14 گرم
نوع نصب
یا:
با سوراخ از طریق
با لوازم جانبی
اتصال پنوماتیک
M5.
توجه به مواد
سازگار با RoHS
پوشش مواد
آلیاژ آلومینیوم فرفورژه
آنودایز شده
مهر و موم مواد
NBR
TPE-U (PU)
مسکن مواد
آلیاژ آلومینیوم فرفورژه
آنودایز شده
میله پیستون مواد
فولاد پر آلیاژ.
