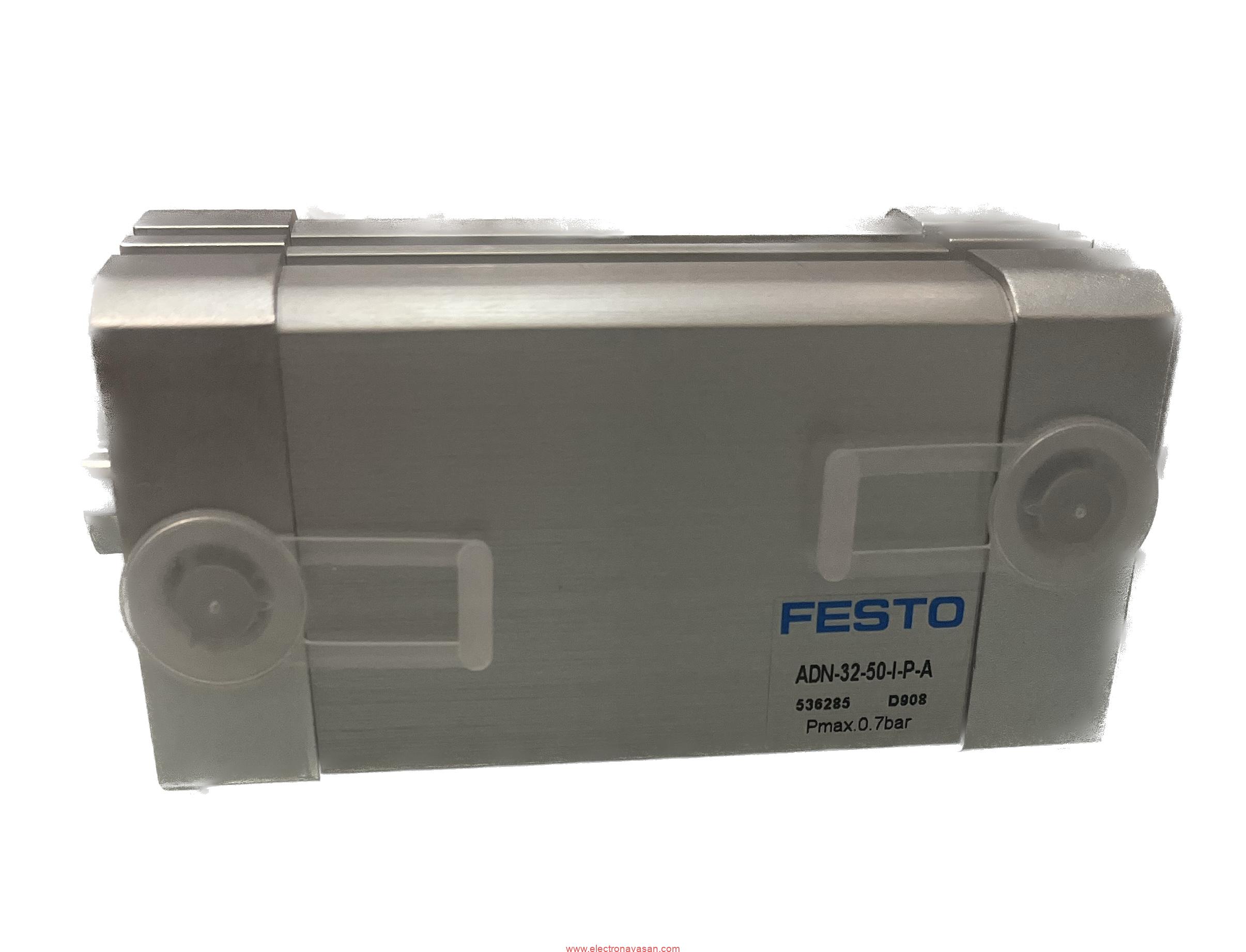

سیلندر FESTO ADN-32-50-I-P-A
P-A50 میلی متر
قطر پیستون
32 میلی متر
رزوه میله پیستون
M8
بالشتک
حلقه ها/صفحات بالشتکی الاستیک در دو انتها
نحوه ی قرار گرفتن
اختیاری
مطابق با استانداردها
ISO 21287
انتهای میله پیستون
نخ زن
تشخیص موقعیت.
از طریق سوئیچ مجاورت
سمبل
00991217
انواع
میله پیستون در یک انتها
فشار عملیاتی
0.06 مگاپاسکال … 1 مگاپاسکال
فشار عملیاتی
0.6 bar … 10 bar
حالت کار
دو بازیگر
رسانه عامل
هوای فشرده به ISO 8573-1:2010 [7:4:4]
نکته در مورد رسانه عامل و پایلوت
عملیات روغن کاری ممکن است (در این صورت عملیات روغن کاری همیشه مورد نیاز خواهد بود)
کلاس مقاومت در برابر خوردگی CRC
2- تنش خوردگی متوسط
مطابقت LABS (PWIS).
سیلندر FESTO ADN-32-50-I-P-A
VDMA24364-B1/B2-L
کلاس اتاق تمیز
کلاس 6 بر اساس ISO 14644-1
دمای محیط
-20 درجه سانتی گراد … 80 درجه سانتی گراد
انرژی ضربه در موقعیت های پایانی
0.4J
نیروی نظری در 0.6 مگاپاسکال (6 بار، 87 psi)، کورس برگشتی
415 N
نیروی نظری در 0.6 مگاپاسکال (6 بار، 87 psi)، حرکت پیشروی
483 N.
جرم متحرک
96 گرم
وزن محصول
387 گرم
نوع نصب
یا:
با سوراخ از طریق
از طریق نخ زن
با لوازم جانبی
اتصال پنوماتیک
G1/8
نکاتی در مورد مواد
سازگار با RoHS
جنس پیچ های یقه
فولاد.
پوشش مواد
آلیاژ آلومینیوم فرفورژه آنودایز شده
مهر و موم مواد
TPE-U (PUR)
میله پیستون مواد
فولاد پر آلیاژ
بشکه سیلندر مواد
آلیاژ آلومینیوم فرفورژه آنودایز صاف
