سنسور القایی Xs618b1pam12
سنسور القایی Xs618b1pam12
محصول:Telemecanique سنسورهای مجاورت القایی
نام سری: XS
نوع :سنسور
سنسور استوانه ای M18
اندازه 74
نوع بدنه: ثابت
فاصله سنج اسمی:8 میلی متر
خروجی نوع DC.
ولتاژ برق 4
ظرفیت منبع تغذیه 4 پین mA<= 200 میلی آمپر DC با درجه حفاظت IP67.
نوع رزوه تکمیلیM18 x 1. مواد محفظهPPS مواد محفظه با پوشش برنجی نیکل اندود. محدوده برنجی > 4…8 میلی متر منطقه عملیاتی0…6.4 میلی متر. مصرف جریان<= 10 میلی آمپر.
دمای هوای محیط UL برای کارکرد-25…70 درجه
دمای هوای محیط برای ذخیره سازی-40…85 درجه
مقاومت در برابر لرزش 25 gn
دامنه = +/- 2 میلی متر (f = 10…55 هرتز).

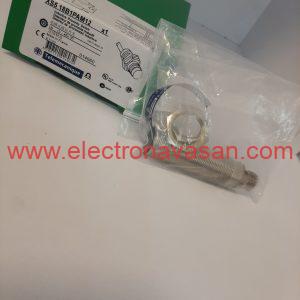

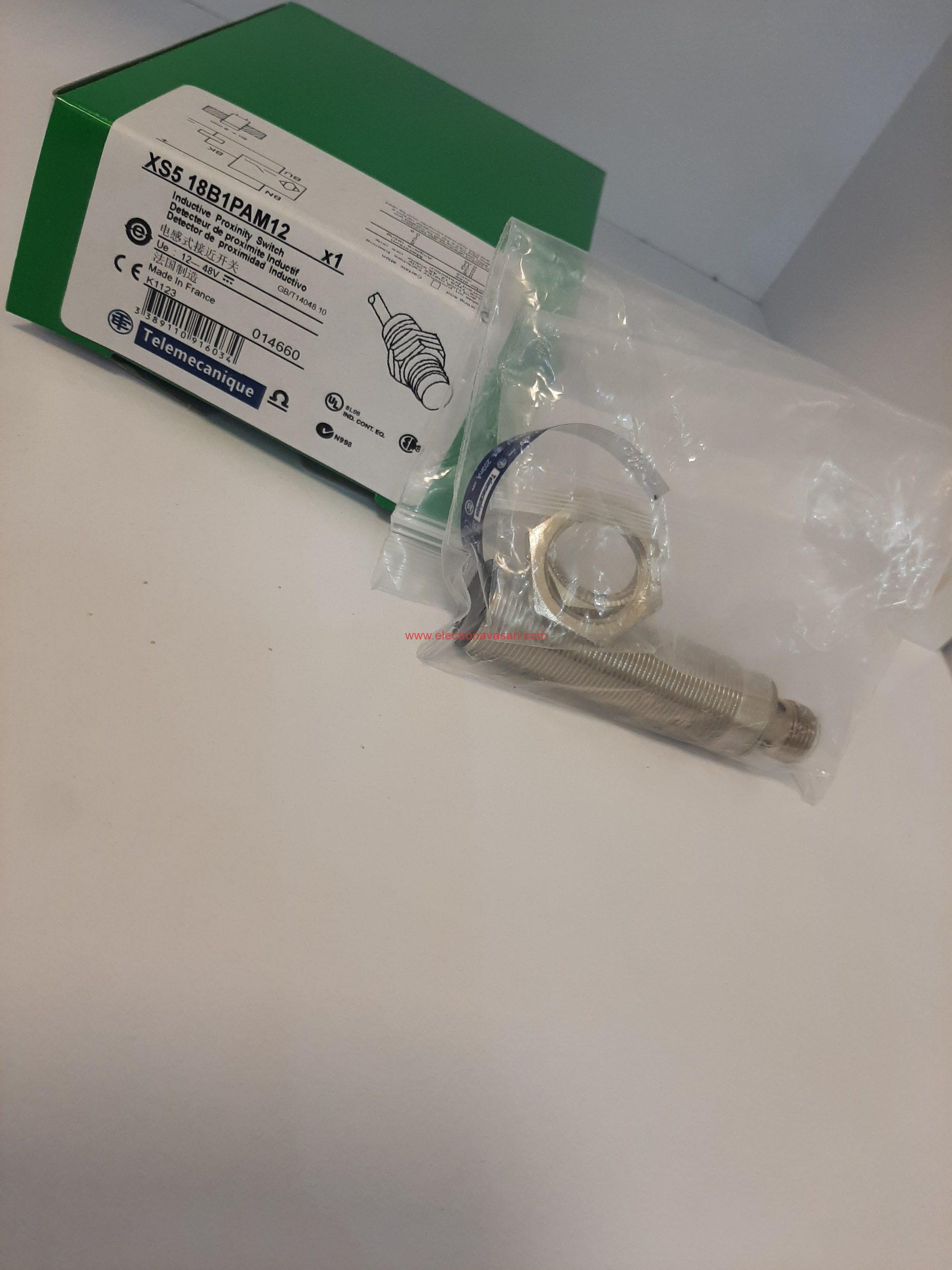

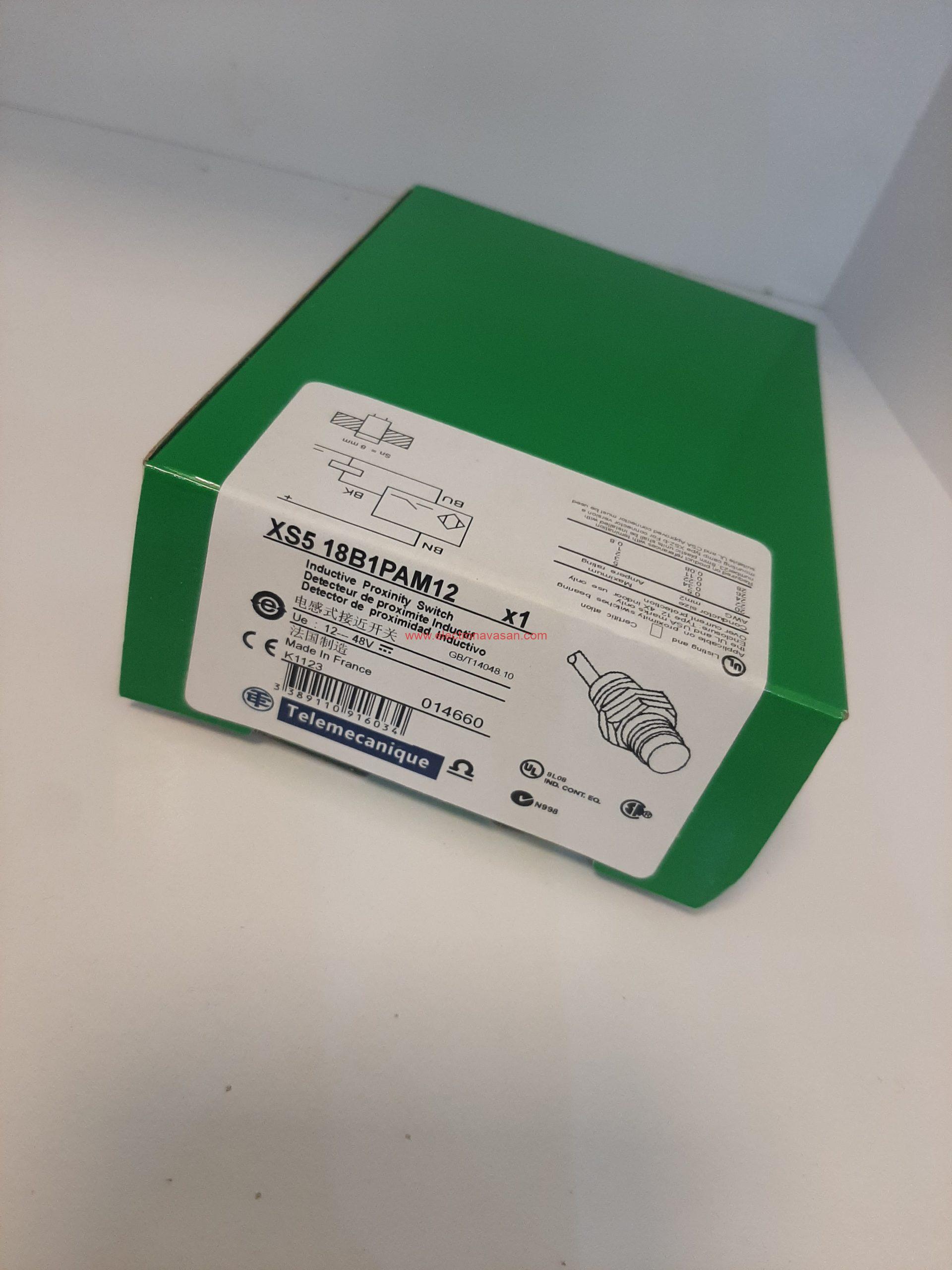

سنسور القایی Xs618b1pam12 از برند اشنایدر به شکل استوانه ای قطر 18 میلی متر رزوه دار با بدنه فلزی می باشد. فاصله دید آن 8 میلی متر و دارای دو سیم است. خروجی سنسور القایی Xs618b1pam12 از نوع PNP/NO می باشد. همچنین دارای ولتاژ کاری (48-12)VDC است.
سنسورالقایی چیست؟
یکی از پرکاربردترین سنسورها در صنعت، سنسورهای القایی (inductive sensor) می باشند، سنسورهای القایی، سنسورهایی هستند که حرکت، موقعیت و یا حضور اجسام را بدون هیچگونه تماس فیزیکی تشخیص می دهند. این سنسورها تنها در مقابل فلزات عکس العمل نشان می دهند و می توانند به رله ها، شیرهای برقی ها، سیستمهای اندازه گیری و مدارات کنترل الکتریکی، فرمان هایی را به طور مستقیم ارسال نمایند.
عملکرد سنسور القایی
سنسورهای القایی از جریانهای القا شده توسط میدان های مغناطیسی برای تشخیص اجسام فلزی نزدیک استفاده می کنند. سنسور القایی از یک کویل (سلف) برای تولید میدان مغناطیسی فرکانس بالا، استفاده میکند. همانطور که در شکل زیر نشان داده شده است، اگر در نزدیکی میدان مغناطیسی در حال تغییر، یک جسم فلزی وجود داشته باشد، جریان شروع به گردش در جسم می کند.
مزایای سنسور القایی:
سرعت سوئیچینگ زیاد:
برخی از آنها (سنسور القائی سرعت) با سرعت سوئیچینگ تا25KHz کارمیکنند.
طول عمر زیاد:
بدلیل نداشتن کنتاکت مکانیکی و عدم نفوذ آب، روغن، گرد و غبار و …
عدم نیاز به نیرو و فشار:
با توجه به عملکرد سنسور هنگام نزدیک شدن قطعه، به نیرو و فشار نیازی نیست.
قابل استفاده در محیطهای مختلف با شرایط سخت کاری:
در محیطهای با فشار زیاد، دمای بالا، اسیدی، روغنی، آب و … قابل استفاده می باشند.
عدم ایجاد نویز در هنگام سوئیچینگ:
به دلیل استفاده از نیمه هادی ها در طبقه خروجی، نویزهای مزاحم ایجاد نمی شود
