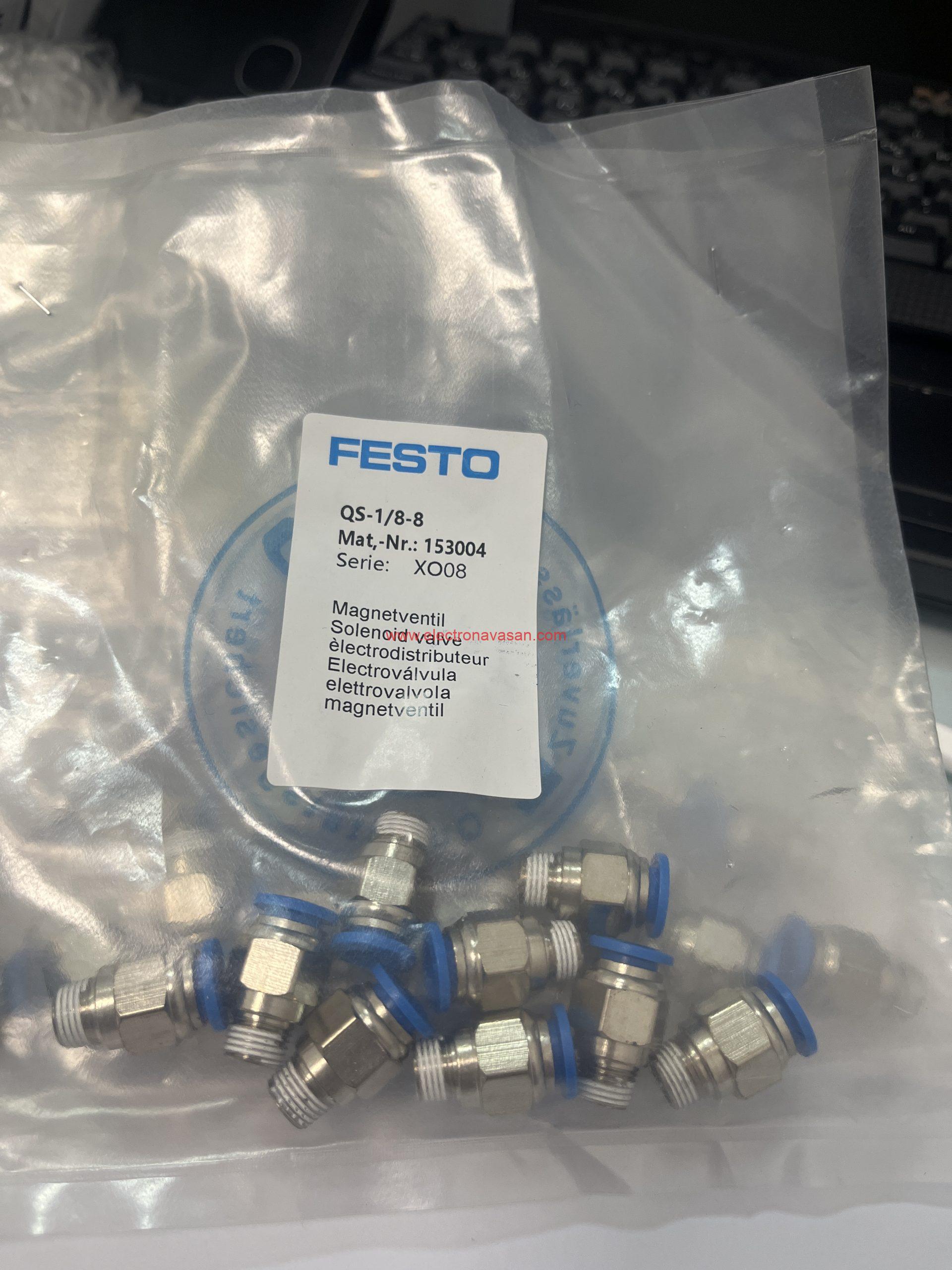

محصول QS-1/8-8 از شرکت FESTO یک رابط است که برای اتصال لولهها و قطعات هیدرولیک و پنوماتیک استفاده میشود. این رابط با قطر 1/8 اینچ کاربرد دارد و برای انتقال مایعات و گازها با فشار 8 بار مناسب است. این محصول از جنس فولاد ضدزنگ تولید شده است و دارای عمر طولانی و عملکرد بالا است.

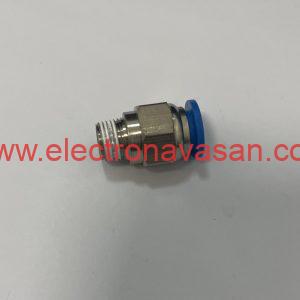

رابط FESTO QS-1/8-8
- اندازه استاندارد
- اندازه اسمی 6 میلی متر
- نوع مهر و موم پوشش پیچی پلاگین
- موقعیت نصب اختیاری است
- طراحی طراحی مستقیم
- سایز بسته 10
- طراحی اصل فشار کشش
- فشار عملیاتی محدوده دمای کامل -0.095 مگاپاسکال … 0.6 مگاپاسکال
- فشار کاری محدوده دمای کامل -0.95 بار … 6 بار
- فشار کاری محدوده دمای کامل -13.775 psi … 87 psi
- فشار کاری وابسته به دما -0.095 مگاپاسکال … 1.4 مگاپاسکال
- فشار کاری وابسته به دما -0.95 bar … 14 bar
- فشار کاری وابسته به دما -13.775 psi … 203 psi
- طبقه بندی دریایی به گواهی مراجعه کنید
- محیط کاری هوای فشرده مطابق ISO 8573-1:2010 [7:-:-] آب طبق اعلامیه سازنده در www.festo.com
- توجه داشته باشید در محیط عامل و پایلوت عملیات روغن کاری شده امکان پذیر است
- کلاس مقاومت در برابر خوردگی CRC 1 – تنش خوردگی کم
رابط FESTO QS-1/8-8
- LABS (PWIS) مطابق با VDMA24364-B1/B2-L
- دمای محیط -10 درجه سانتی گراد … 80 درجه سانتی گراد
- گشتاور اسمی 7 نیوتن متر
- تحمل گشتاور اسمی سفت شدن ± 20%
- وزن محصول 14 گرم
- نوع نصب شش ضلعی خارجی سایز 14 میلیمتر
- اتصال پنوماتیک پورت 1 رزوه نر R1/8
- اتصال پنوماتیک، پورت 2 برای لوله با قطر خارجی 8 میلی متر
- رنگ حلقه رهاسازی آبی
- توجه به مواد سازگار با RoHS
- محفظه مواد برنجی، با روکش نیکل
- حلقه رهاسازی مواد POM
- مهر و موم لوله مواد NBR
- مواد جزء گیره لوله از فولاد ضد زنگ با آلیاژ بالا
