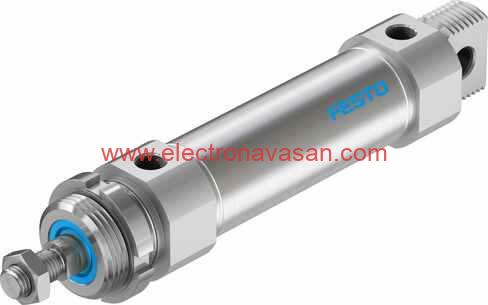

جک DSNU-40-80-PPV-A
جک DSNU-40-80-PPV-A
سری DSNU سیلندر گرد پنوماتیک گرد دوطرفه مطابق با استانداردهای ISO 6432 بالشتک پنوماتیک.
قابل تنظیم در دو طرف
بسیار قدرتمند
حسگر موقعیت از طریق سنسور مجاورت میله پیستون
بشکه سیلندر ساخته شده از فولاد ضد زنگ
سرپوش های بلبرینگ و انتهایی از آلیاژ آلومینیوم فرفورژه مناسب برای بارهای متوسط تا زیاد ،
سرعت زیاد و ضربه زیاد
کاربردهای انرژی عملکرد خوب
و عمر طولانی
جک DSNU-40-80-PPV-A
استوانه های گرد Festo DSNU در اندازه های 8 ، 10 ، 12 ، 16 ، 20 ، 25 میلی متر (استاندارد)
قطر: 32 ، 40 ، 50 ، 63 میلی متر طول ضربه: 1 … 500 میلی متر نیروی: 19 … 1870 N دو برابر -فعال سنجش موقعیت ثابت
/قابل تنظیم/خود تنظیم کننده
بالشتک موقعیت خود تنظیم می شود
دارای بالشتک قابل تنظیم در قسمت انتهایی.
طول سیلندر: [mm] 80
قطر پیستون :40 میلی متر
فشار عملیات: [bar] 1 تا 10
اصل عملکرد دوگانه
محیط کار هوای فشرده مطابق استاندارد ISO 8573-1:2010
دمای محیط تنش خوردگی: متوسط [°C] -20 تا 80
جک DSNU-40-80-PPV-A
اتصال پنوماتیک:G1/4
مواد آلیاژ آلومینیوم فرفورژه
مواد مهر و موم:NBR
TPE-U(PU)
مواد میله پیستون :فولاد آلیاژی بالا مواد لوله سیلندر :فولادهای ضد زنگ با آلیاژ بالا
طول رطوبت :[mm] 18
سازنده :Festo
نحوه عملکرد دو طرفه
قطر پیستون (میلی متر)8، 10، 12، 16، 20، 25، 32، 40، 50، 63
نیرو در فشار 6 بار (نیوتن)1870 … 19طول کورس (میلی متر)1 … 500
جک DSNU-40-80-PPV-A
سیلندر (جک) گرد از انواع سیلندر های دو طرفه هستند که در آن فشار هوا به دو طرف پیستون وارد و در نتیجه کار در هر دو سمت آن انجام می شود. یعنی حرکت برگشت آن توسط فنر صورت نمی گیرد و از طریق اعمال فشار باد به ابتدا و انتها سیلندر را بر می گرداند. سیلندر ها دارای ضربه گیر قابل تنظیم یا غیر قابل تنظیم در یک یا هر دو سمت هستند.
جک DSNU-40-80-PPV-A
برای مثال در سیلندر دو طرفه با ضربه گیر قابل تنظیم در دو سمت وقتی پیچ را تنظیم می کنیم هنگام برخورد پیستون به انتهای سیلندر فشار باد باعث نرم حرکت کردن پیستون در هنگام برخورد به ضربه گیر می شود.
