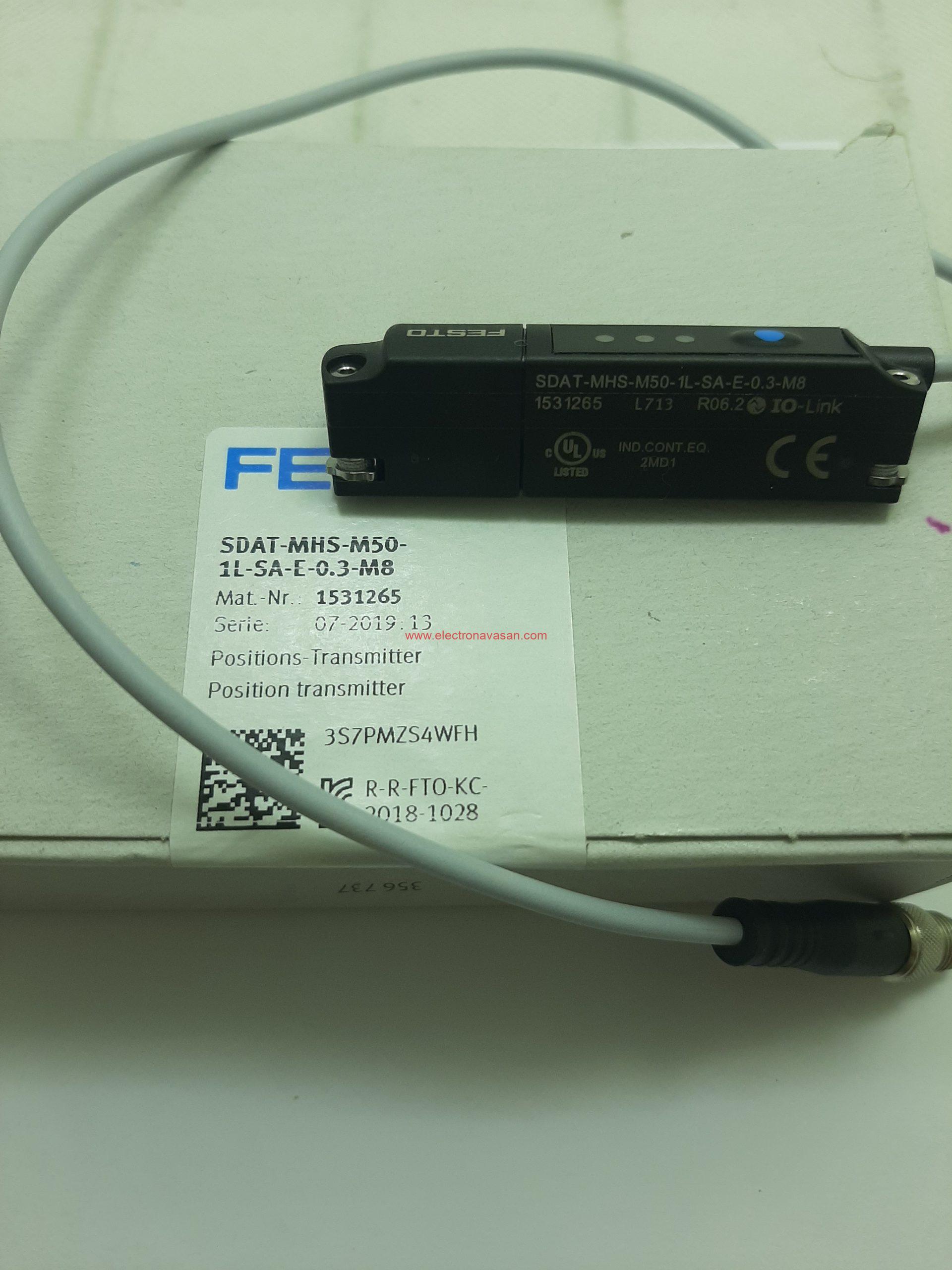

ترنسمیتر موقعیت SDAT
ترنسمیتر موقعیت SDAT
یکی از اجزای تشکیل دهنده اندازه گیر ها در صنعت فرستنده ها یا همان ترانسمیتر ها هستند که البته به آن ها ترنسمیتر Transmitter نیز می گویند. در بحث فرآیند های کنترلی و ابزاردقیق، ترانسمیتر ها دستگاهی هستند که سیگنال تولید شده توسط سنسورها را به سیگنال استاندارد تجهیزات کنترلی و ابزاردقیق تبدیل می کنند.
در گذشته که سیستم های پنوماتیک رایج تر بودند سیگنال های کنترلی نیز بیشتر از جنس هوا بوده و در نتیجه ترانسمیترها نیز از نوع پنوماتیک بودند و در حال حاضر که سیستم های الکتریکی بیشتر رایج شدند ترانسمیترهای الکتریکی نیز بیشتر مورد استفاده قرار می گیرند.
ترنسمیتر موقعیت SDAT
معرفی انواع ترانسمیترها
ترانسمیتر دما
ترانسمیتر فشار
ترانسمیتر سطح
ترانسمیتر جریان
ترانسمیتر موقعیت
ترانسمیتر سرعت
ترانسمیتر رسانایی و PH.
فرستنده موقعیت هال مغناطیسی
– بدون هالوژن
مشخصات فنی
برند اولیه
فستو
عملکرد اصلی
سنسور (موقعیت)
سری محصول / نام خانوادگی
سنسورها – فرستنده موقعیت – سری مغناطیسی
ترنسمیتر موقعیت SDAT
نام زیر محدوده
سری SDAT
کارکرد
فرستنده موقعیت هال مغناطیسی
IO-Link
I-Port
طرح
بدون هالوژن
سازگار با ROHS
ولتاژ تغذیه (DC)
نشانگر آماده بودن LED سبز
نشانگر وضعیت LED قرمز
رنگ
کابل خاکستری
شکل
اسلات T
نوع اتصال
توابع حفاظتی
محافظت در برابر اتصال کوتاه
اضافه بار محافظت شده است
محافظت از قطبیت معکوس (برای همه اتصالات الکتریکی)
پروتکل ارتباطی
IO-Link
حالت نصب
نصب از نوع پیچ
از بالا در شکاف قرار دهید
سرعت
حداکثر 3 متر بر ثانیه
حالت عملیاتی
قابل تعویض (NO (به طور معمول باز) یا NC (معمولاً بسته))
خروجی های دیجیتال
1 عدد خروجی دیجیتال (PNP؛ 100 میلی آمپر)
خروجی های آنالوگ
1 عدد خروجی آنالوگ (4-20 میلی آمپر)
زمان پاسخ
(خاموش>روشن) 2 میلی ثانیه / 0.002 ثانیه
ترنسمیتر موقعیت SDAT
وضوح
جابجایی 0.05 میلی متر
درجه محافظت
IP65
IP68
مواد
پلی اورتان ترموپلاستیک (TPE-U(PUR)) (کابل)
محفظه برنجی با روکش نیکل
محفظه نایلون پلی آمید (PA).
مسکن پلی استر
محفظه فولاد ضد زنگ با آلیاژ بالا
دمای هوای محیط برای عملیات
-25…+70 درجه سانتی گراد
